- 太阳能光伏接线盒测试仪

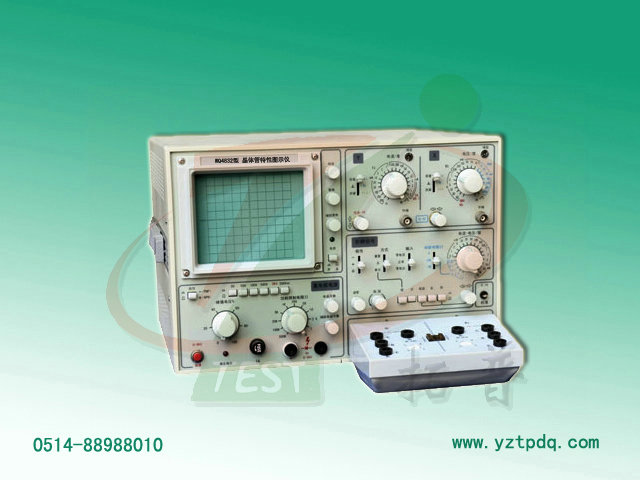

晶体管特性图示仪
型 号：WQ4832
WQ4832 晶体管特性图示仪是采用示波管显示二极管和各种半导体器件的特性曲线，并可测量其静态参数的测试仪器。
详细介绍
产品简介
WQ4832 晶体管特性图示仪是采用示波管显示二极管和各种半导体器件的特性曲线，并可测量其静态参数的测试仪器。
技术指标
1、Y轴偏转因数
集电极电流范围（IC）0.5μA/div---1A/div 分20档 误差不超过±3%
（IR）50n A/div---1μA/div 分5档 误差不超过±15%
基极电流或基极源电压( )0.01V/div 误差不超过±3%
你外接输入 0.01V/div 误差不超过±3%
2、X轴偏转因数
集电极电压范围（VC）10mV/div---50V/div 分12档 误差不超过±10%
（VD）500V/div 误差不超过±10%
基极电流或基极源电压( )0.01V/div 误差不超过±3%
外接输入0.01V/div 误差不超过±3%
3、阶梯信号
阶梯电流范围：0.5μA/级---100mA/级 分17档 误差不超过±5%
阶梯电压范围：0.05V/级---1V/级 分5档 误差不超过±5%
串联电阻：0、10KΩ、1MΩ 分3档 误差不超过±10%
每簇级数：1-10级 连续可调
每秒级数：200
极性：正、负、异 分3档
4、集电极扫描信号
峰值电压范围及电流容量：
0---5V档 （10A）
0---50V档 （1A）
0---100V档 （0.5A）
0---500V档 （0.1A）
0---5KV档 （5mA）
0---500VAC档 （0.1A）
功耗限制电阻：0---500KΩ 分11档 误差不超过±10%
友情提醒：购置太阳能晶体管特性图示仪要选直接生产商的产品，产品质量及售后服务有保证！
WQ4832 晶体管特性图示仪是采用示波管显示二极管和各种半导体器件的特性曲线，并可测量其静态参数的测试仪器。
技术指标
1、Y轴偏转因数
集电极电流范围（IC）0.5μA/div---1A/div 分20档 误差不超过±3%
（IR）50n A/div---1μA/div 分5档 误差不超过±15%
基极电流或基极源电压( )0.01V/div 误差不超过±3%
你外接输入 0.01V/div 误差不超过±3%
2、X轴偏转因数
集电极电压范围（VC）10mV/div---50V/div 分12档 误差不超过±10%
（VD）500V/div 误差不超过±10%
基极电流或基极源电压( )0.01V/div 误差不超过±3%
外接输入0.01V/div 误差不超过±3%
3、阶梯信号
阶梯电流范围：0.5μA/级---100mA/级 分17档 误差不超过±5%
阶梯电压范围：0.05V/级---1V/级 分5档 误差不超过±5%
串联电阻：0、10KΩ、1MΩ 分3档 误差不超过±10%
每簇级数：1-10级 连续可调
每秒级数：200
极性：正、负、异 分3档
4、集电极扫描信号
峰值电压范围及电流容量：
0---5V档 （10A）
0---50V档 （1A）
0---100V档 （0.5A）
0---500V档 （0.1A）
0---5KV档 （5mA）
0---500VAC档 （0.1A）
功耗限制电阻：0---500KΩ 分11档 误差不超过±10%
友情提醒：购置太阳能晶体管特性图示仪要选直接生产商的产品，产品质量及售后服务有保证！
