太阳能光伏接线盒终端测试仪

产品概述

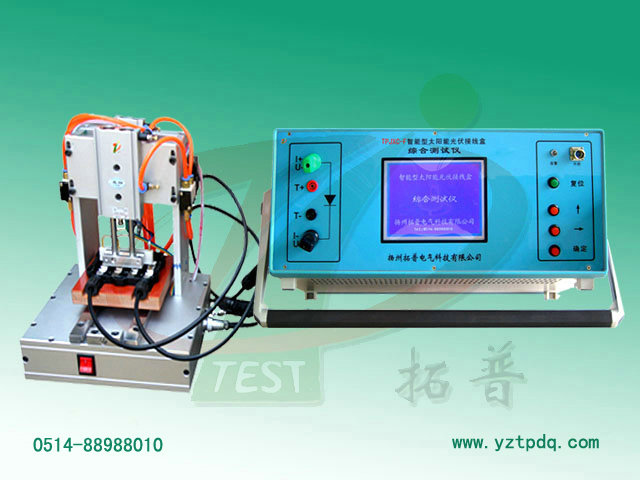

    TPJXC-F 太阳能光伏接线盒终端测试仪是针对光伏组件配套的接线盒的电气特性测试而研制的专用检测仪器，它具备接线盒在光伏组件实际工作状态中的电流压降、反向电压漏电流、导通直流电阻等参数测试功能。
    TPJXC-F太阳能光伏接线盒终端测试仪可在线检测太阳能光伏接线盒里面的二极管。接线盒里面二极管的数量可以是1组、2组、3组、4组或5组，每个接线盒可一次性完成测试，并标识不合格二极管的位置及参数。能满足20-300W接线盒（6个二极管至1个二极管）的测试所需要求。该仪器广泛应用于太阳能光伏接线盒和光伏组件生产厂家对接线盒电气性能参数测试，大大提高了接线盒产品的性能与品质。
    本仪器采用微电脑与5.7寸标准中文液晶屏幕组件，测量时无需用户反复插拔接线端子倒线，按照人机对话的方式，一次性快速准确地检测出光伏接线盒所有电气性能参数，非常有利于提高用户的工作效率。

主要功能
1、该太阳能光伏接线盒终端测试仪可有效避免对二极管的漏检。
2、可剔除开路、短路及指标不符合要求的二极管。
3、可剔除装配过程中损坏及极性装反的二极管。
4、仪器测试针位置在与二极管连接的铜片处，能有效剔除二极管与铜片键合不良的接线盒。
5、超标器件自动声光报警，并显示报警信息。
6、四端开尔文测试，可以消除引线和接触电阻。
7、增加导通电阻测试功能，电流大，测试精度高，克服常规的低电阻测试仪因为测试电流过小而造成的精度低、误差大等缺陷。
8、可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等。

技术指标
1、电流设定：0-25A自动调节
2、电压设定：20-250V自动调节
3、漏电流测量范围：0-100mA     精度0.1%
4、导通压降测量范围：0-20V     精度0.1%
5、导通电阻测量范围：0-2000mΩ  精度0.1%
6、显示位数：4位
7、工作电源：AC 220V/500W
