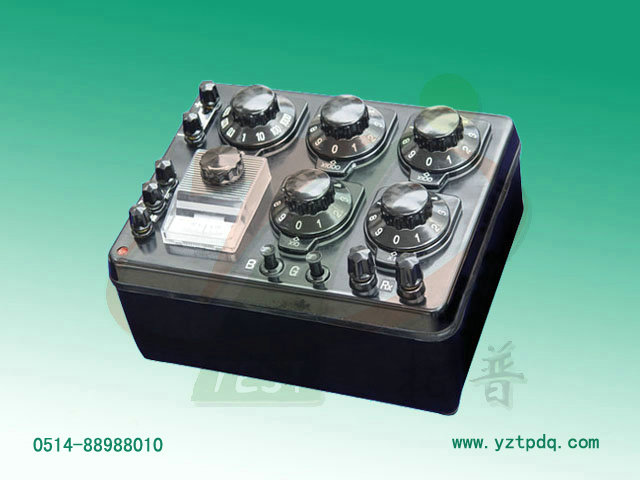

QJ23直流单臂电桥

仪器简介
    QJ23 直流单臂电桥采用惠斯登电桥线路。在其范围内的电阻极为方便，具有内附指零仪及电源，整个测量机构装在金属外壳内，轻便且便携带，适用于实验室及现场使用。

仪器结构
1、本产品系一单电桥，主要由比例臂、比较臂、放大臂、指零仪及电池组等组合而成。
2、比较臂由四个十进盘组成，zui大可调11110欧，zui小步进为1欧。
3、放大器采用运算放大器，接在指零仪的输入端，以提高指零仪的灵敏度。
4、所有线绕电阻均采用高稳定性锰铜电阻丝，以无感式绕制在磁骨加上。
5、QJ23直流单臂电桥性能稳定，灵敏度高，数据准确。

技术性能
1、测量范围：1Ω~9.999MΩ
2、准确度：0.2%
3、内附指零仪：电流常数<6×10-7 A/mm
               阻尼时间：<4s
4、电源：4.5V(2号干电池3节)
5、外型尺寸：225×175×115(mm)
6、质量：2kg

技术参数

注：加“*”代表为提高仪器灵敏度，需外接电源。
