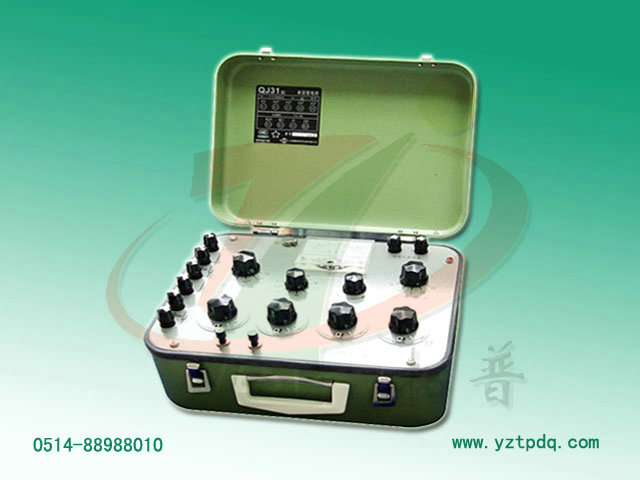

QJ31直流单双臂电桥
型 号：QJ31
QJ31 携带式直流单双臂电桥采用惠斯通/开尔文两种电路，全量程由10个量程倍率和4个十进读数盘组成，有内附指零仪和内附工作电源。只要在电池盒内装入电池，不需要任何其它附件即可投入测量工作。适合大专院校和工矿企业实验室、车间现场或野外工地，对直流电阻作准确的测量。测量方便。此外，电桥还设有外接电源接线端钮。
详细介绍
仪器概述
QJ31 携带式直流单双臂电桥采用惠斯通/开尔文两种电路，全量程由10个量程倍率和4个十进读数盘组成，有内附指零仪和内附工作电源。只要在电池盒内装入电池，不需要任何其它附件即可投入测量工作。适合大专院校和工矿企业实验室、车间现场或野外工地，对直流电阻作准确的测量。测量方便。此外，电桥还设有外接电源接线端钮。
QJ31直流单双臂电桥是用来测量10-4~1111000Ω的直流中、低电阻，金属导体的电阻率，导线电阻，直流分流器电阻。开关、电器的接触电阻及各类型电机、变压器的绕线电阻和温升试验等。
技术指标
1、测量范围：
单臂：10Ω-1111000Ω
双臂：0.1mΩ-1111.1Ω
2、准确度：0.1%
3、工作电源：
（1）双臂电桥为1.5V（内附电源为1.5V,1号干电池3节并联）
（2）单臂电桥为1.5~10.5V（由1号电池1节和2节6F22型9V电池并联）
（3）晶体管放大指零仪电源为9V（2节6F22型电池并联）
4、外型尺寸：300×250×160（mm）
5、产品质量：约4.5kg
量程范围
QJ31 携带式直流单双臂电桥采用惠斯通/开尔文两种电路，全量程由10个量程倍率和4个十进读数盘组成，有内附指零仪和内附工作电源。只要在电池盒内装入电池，不需要任何其它附件即可投入测量工作。适合大专院校和工矿企业实验室、车间现场或野外工地，对直流电阻作准确的测量。测量方便。此外，电桥还设有外接电源接线端钮。
QJ31直流单双臂电桥是用来测量10-4~1111000Ω的直流中、低电阻，金属导体的电阻率，导线电阻，直流分流器电阻。开关、电器的接触电阻及各类型电机、变压器的绕线电阻和温升试验等。
技术指标
1、测量范围：
单臂：10Ω-1111000Ω
双臂：0.1mΩ-1111.1Ω
2、准确度：0.1%
3、工作电源：
（1）双臂电桥为1.5V（内附电源为1.5V,1号干电池3节并联）
（2）单臂电桥为1.5~10.5V（由1号电池1节和2节6F22型9V电池并联）
（3）晶体管放大指零仪电源为9V（2节6F22型电池并联）
4、外型尺寸：300×250×160（mm）
5、产品质量：约4.5kg
量程范围
|
量程倍率 |
有效量程（Ω） |
准确度（%） |
|
|
单臂电桥 |
×10 |
10-111.1 |
0.1 |
|
×100 |
100-1111 |
||
|
×1000 |
1000-11110 |
||
|
×10000 |
10000-111100 |
0.2 |
|
|
×100000 |
100000-1111000 |
0.5 |
|
|
双臂电桥 |
×0.01 |
0.0001-0.1111 |
0.1 |
|
×0.1 |
0.001-1.111 |
||
|
×1 |
0.01-11.11 |
||
|
×10 |
0.1-111.1 |
||
